CE认证和FCC认证对HDMI认证的部分要求

2019-11-26
5976 作者: 北测集团

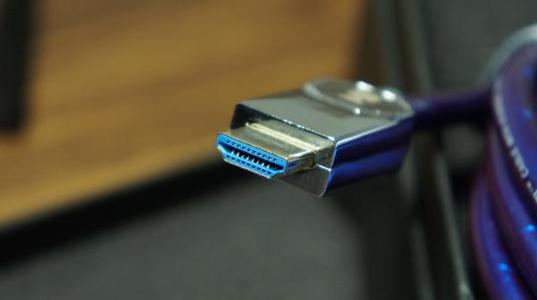

HDMI是高清多媒体接口(High Definition Multimedia Interface)的缩写。是由日立(Hitachi)、松下(Panasonic)、飞利浦(Philips)、Silicon Image、索尼(Sony)、汤姆逊(Thomson)与东芝(Toshiba)七家家电或IC大厂所共同推广的高清多媒体传输接口。HDMI可在一条缆在线传输无压缩的高清视频,与无压缩或压缩后的高保真音频。

这也是目前唯一被Hollywood电影界与消费性产品市场认可的高清数字信号传输接口。目前已被广泛采用(或被宣告将采用)于数字电视、DVD、机顶盒、数字高保真影音功放、个人计算机、电视游戏机等产品的间的多媒体与使用者操控信号的传递。


HDMI是高清



HDMI认证的必要性

由于HDMI数据带宽大约有5Gbps,对传输的品质要求相当严苛。HDMI认证确保了产品的通讯品质,取得了HDMI合法认证的产品,即可保证互联的信号品质,以及未保护信号的标准性;如此使用者买到产品时,就不必担心常见的雪花效果。Silicon Image另提出了一项SimplayHD计划,参加此计划并取得认证的产品可以保证彼此的互联性,减少使用者在串联或并联了多个HDMI产品时,发生信号不兼容的窘境。



CE认证FCC认证对HDMI认证的部分要求



FCC认证的要求

在美国,FCC规 定,于二零零五年七月一日起,所有高清电视36英寸和更大尺寸标有“数字有线就绪”必须包含一个DVI/HDCP或HDMI/HDCP接口。此外,无论是DVI/HDCP或HDMI/HDCP接口是必需的:1.屏幕尺寸25英寸到35英寸的型号:50%的制造商或进口商生产或进口车型2005年7月1日后,2006年7月1日后生产或进口的此类机型的100%。2.屏幕尺寸13英寸到24英寸的型号:100%的制造商或进口商生产或进口车型2007年7月1日后。

在欧洲,欧洲信息与通讯技术产业协会(EICTA)在2005年的任务,显示“HD”的标志必须包括所有HDTV的HDMI或DVI输入和HDCP支持。2005年8月,亚洲有线及卫星广播协会(CASBAA)推荐的HDMI(或DVI)和HDCP“包含在每一个机顶盒,能够输出未压缩的高 清晰度内容。



CE认证要求

现如今HDMI高频数据线用途越来越广,不少信息产品上无处不在,国际市场需求也很旺盛,特别是欧盟市场。有些国外客户对HDMI的要求很严格,做CE认证是必须的,选择哪家认证机构的CE认证也是很多国外高端客户所关注的。比较严格而且名声比较响亮的要数TUV南德颁发的CE证书,TUV南德从成立至今已有140多年之久的历史, 具备完善的测试能力和认证品德,为广大厂商打开了出口国门的道路。对于HDMI高频数据线做TUV-CE要测哪些项目的,笔者现在一一给大家解析。因为HDMI一般都用于低电压场合,DC输入小于75V,AC输入小于50V,但内面结构也是含有线路的,故作TUV-CE只需测EMC指令,测试项目大概如下:


一、HDMI输出端口功能测试

1.HDMI端口支持1080I,720P的高清格式视频输出;

2.HDMI端口支持各种压缩和非压缩的数字音频输出;

3.自动侦测接受设备的屏幕比例;

判断标准:在同样的片源下,HDMI高清输出图像效果应该比CVBS和普通色差“更清晰,无闪烁,细节的表现力上更强,色彩更逼真”(可以用高清晰的 JPEG图片或DVD效果演示碟来演示);如果接受的电视设备可以解码由HDMI输入的数字音频信号,接受端应该有声音输出;HDMI输出端可以自动调整 输出的宽高比来适应接受设备。



二、HDMI输出的可靠性测试

1.源输出端驱动能力测试;

2.连接线的衰减特性测试;

3.高频和大容量数据传输可靠性;

4.开机,待机时,HDMI是否输出正常。



三、HDMI连接线和接口的检测标准

请参考HDMI接口和连接线的供应商的检测标准。



四、HDMI输出兼容性测试

1.和HDMI接口电视的兼容性:同时传输音频和视频;

2.和DVI接口电视的兼容性:只传输视频;

3.和HDMI接口的功放的兼容性:只传输音频。



五、HDMI端口插拔可靠性测试

1.接口热插拔可靠性:在碟机和接受端都工作的状态下,插拔HDMI接口,两端的设备是否工作正常,HDMI输出的音视频功能是否正常;

2.ESD测试;

3.接口插拔寿命测试:多次插拔HDMI接口,测试HDMI接口寿命;判断标准:热插拔时接受端能正常输出HDMI的音视频信号,源端系统需仍正常工作;接口插拔寿命最少需要5000次以上。



六、非正常工作状态下HDMI端口输出测试

1.高低温状态:

2.高低压状态:

3.长时间工作状态。

以上就是HDMI数据线做TUV-CE所做的EMC指令的测试项目,依照笔者的测试认证经验,一般此类产品的EMC测试项目中辐射一项很难通过,切难于整改,故告知各位出口厂商,在HDMI数据线研发设计初期就要做好相关的屏蔽处理,这样才有促于辐射项目的通过,而且便于后期的整改。
